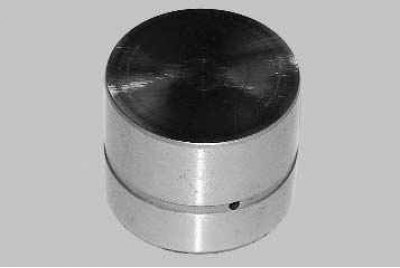

Гидрокомпенсаторы двигателя DOHC, выполненные в виде цилиндрических толкателей, расположенных между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе.

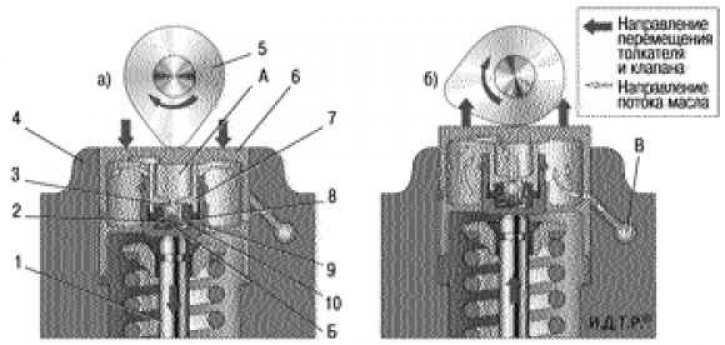

Рис. 5.7. Схема работы гидрокомпенсатора зазора в клапанном механизме двигателя DOHC: а – работа гидрокомпенсатора в момент открытия клапана; б – работа гидрокомпенсатора в момент закрытия клапана; 1 – клапан; 2 – пружина обратного клапана; 3 – обратный клапан; 4 – головка блока цилиндров; 5 – кулачок распределительного вала; 6 – толкатель; 7 – плунжер; 8 – пружина плунжера; 9 – гильза; 10 – корпус обратного клапана; А, Б – полости гидрокомпенсатора; В – масляный канал
Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора. Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании. Принцип действия гидрокомпенсатора показан на рис. 5.7. Масло под давлением, необходимым для работы гидрокомпенсатора, подается в его внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана. Давление в полостях А и Б одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в плунжере 7 пружиной 2. При этом зазоры в клапанном механизме отсутствуют. При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7. Перемещение плунжера 7 в гильзе 9 приводит к резкому росту давления в полости Б. Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1. При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости Б становится ниже, чем в полости А. Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с масляной магистралью двигателя, в полость Б. Давление в полости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме.
Давление масла, подводимого к гидрокомпенсаторам, регулируется специальным клапаном, установленным в головке блока цилиндров. Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидрокомпенсаторам остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки. Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидрокомпенсаторов. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидрокомпенсаторы при большой частоте вращения коленчатого вала двигателя, когда давление в полости гидрокомпенсатора может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.
Практически все неисправности гидрокомпенсаторов диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя.
Шум от клапанов иногда удается устранить, немного повернув пружину или клапан вокруг продольной оси. Для этого выполните следующее.
1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.
2. Немного поверните пружину – одновременно повернется и клапан.
3. Пустите двигатель. Если шум не исчезнет, повторите операции 1 и 2.
4. Если поворот пружины и клапана не даст желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см. «Разборка, ремонт и сборка головки блока цилиндров двигателя»). Устраните увеличенные (по сравнению с номинальными) зазоры.
Если клапан и пружина исправны, а стук клапанов все равно прослушивается при работе двигателя, гидрокомпенсатор неисправен. Замените его следующим образом.
1. Снимите крышку головки блока цилиндров двигателя (см. «Замена прокладки крышки головки блока цилиндров»).

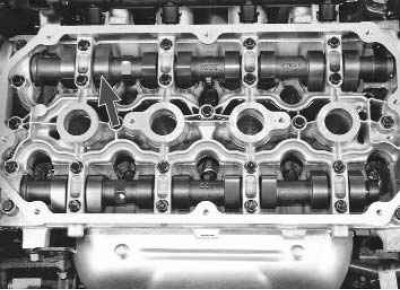

2. Проверьте гидрокомпенсаторы, нажимая на них каким-либо заостренным инструментом (кулачок должен быть обращен к гидрокомпенсатору тыльной частью). Если гидрокомпенсаторы исправны, они должен утапливаться со значительным усилием. Если это усилие невелико, гидрокомпенсаторы неисправны.
3. Для замены гидрокомпенсатора снимите распределительный вал (см. «Снятие, дефектовка и установка распределительных валов двигателя»).

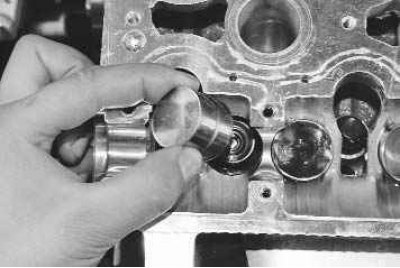

4. Извлеките гидрокомпенсатор из гнезда головки блока цилиндров.
5. Смажьте моторным маслом новый гидрокомпенсатор и гнездо в головке блока и установите гидрокомпенсатор в гнездо.
6. Остальные гидрокомпенсаторы заменяют аналогично.
7. Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию.
Примечание. После замены гидрокомпенсатора при первом пуске двигатель может непродолжительное время работать с повышенным шумом до тех пор, пока не прокачается гидрокомпенсатор.
