Заменить маслосъемные колпачки можно без снятия головки блока цилиндров с двигателя.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), ключ «на 12», пинцет (или намагниченная отвертка) для вынимания сухарей из тарелок пружин клапанов...

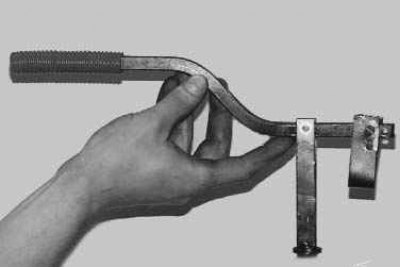

...приспособление для сжатия пружин клапанов...

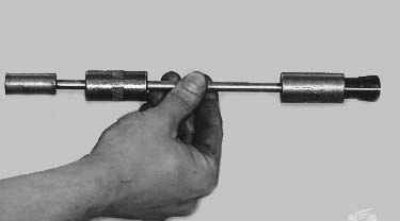

...инерционный съемник маслосъемных колпачков. На другом конце показанного съемника есть оправка для напрессовки колпачков.
При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
Примечание. При таком положении коленчатого вала в ВМТ находятся поршни 1-го и 4-го цилиндров. Это дает возможность «рассухарить» клапаны указанных цилиндров без риска уронить их в цилиндр.

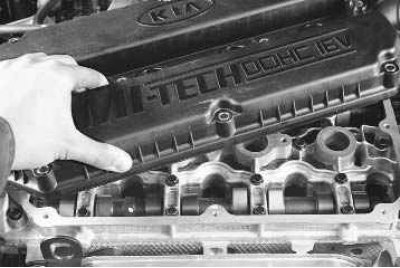

4. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
5. Снимите корпус подшипников распределительных валов...

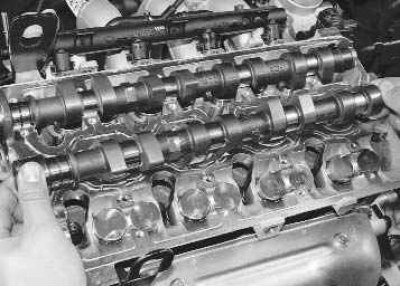

6. ...и выньте из опор в головке блока цилиндров двигателя распределительные валы впускных и выпускных клапанов (см. «Снятие, дефектовка и установка распределительных валов двигателя»).
7. Извлеките гидрокомпенсатор из гнезда головки блока цилиндров (см. «Замена гидрокомпенсаторов двигателя»).

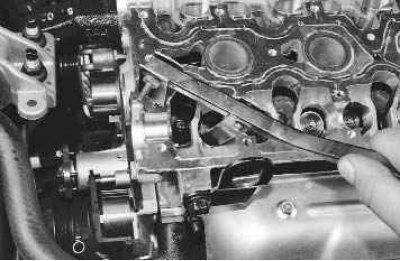

8. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления корпуса подшипников распределительных валов и зацепив приспособление за этот болт.
9. Сожмите приспособлением пружину клапана...

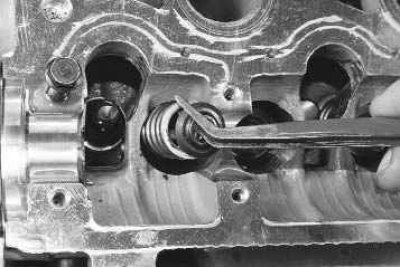

10. ...и выньте из тарелки пружины пинцетом или намагниченной отверткой два сухаря. Затем снимите приспособление.

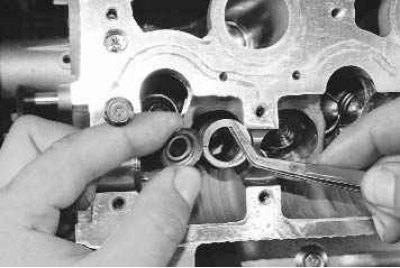

11. Снимите тарелку пружины...
12. ...и пружину клапана.
Примечание. Опорную шайбу пружины клапана можно не снимать, так как она не мешает замене маслосъемного колпачка.
13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите на колпачок цангу приспособления для снятия маслосъемных колпачков и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

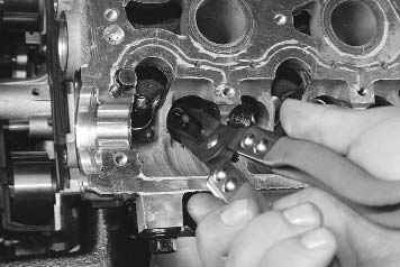

14. При отсутствии приспособления для снятия колпачков снимите колпачок специальными пассатижами. В этом случае усилие нужно прикладывать строго вверх и не проворачивать колпачок, чтобы не повредить направляющую втулку клапана.
Внимание! Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

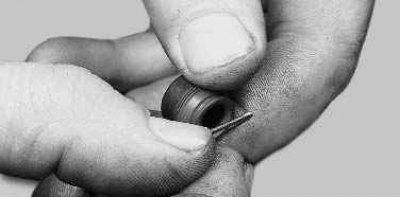

15. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.
16. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.
17. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и через нее напрессовывать колпачок легкими ударами молотка по оправке.
Примечание. В качестве оправки можно использовать длинную головку из набора инструментов. Нужно выбрать головку с 12 гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.
18. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.
19. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.
Внимание! Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
20. Аналогично замените маслосъемные колпачки остальных трех клапанов 1-го цилиндра и четырех клапанов 4-го цилиндра.
21. Проверните коленчатый вал на пол-оборота, чтобы в ВМТ установились поршни 2-го и 3-го цилиндров, и замените маслосъемные колпачки остальных клапанов.
22. Установите детали в порядке, обратном снятию.
