Вам потребуются: торцовые головки «на 12», «на 14», рожковые ключи «на 10», «на 12», «на 14», удлинитель, вороток, пассатижи.
1. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «–» аккумуляторной батареи.

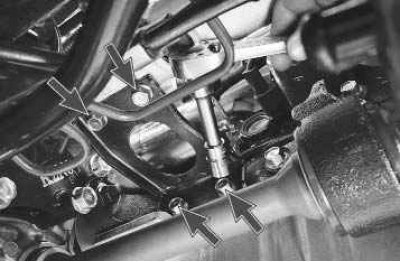

3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

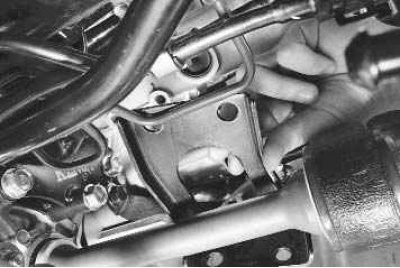

4. Выверните четыре болта крепления поддерживающего кронштейна к ресиверу и блоку цилиндров двигателя...
5. ...и снимите кронштейн.

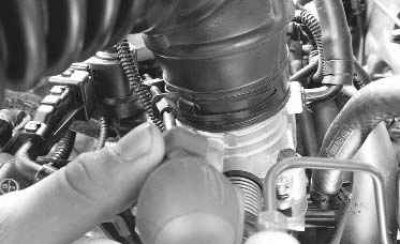

6. Ослабьте болт крепления стяжного хомута...

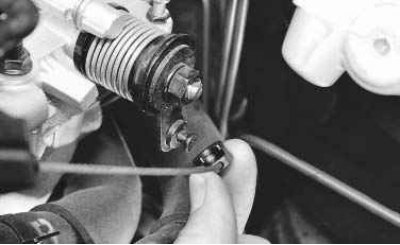

7. ...и отсоедините от дроссельного узла воздухоподводящий патрубок.

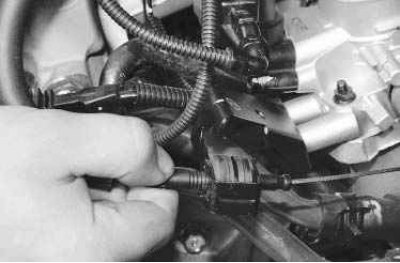

8. Преодолевая сопротивление фиксатора, отсоедините от сектора дроссельного узла наконечник троса привода дроссельной заслонки.

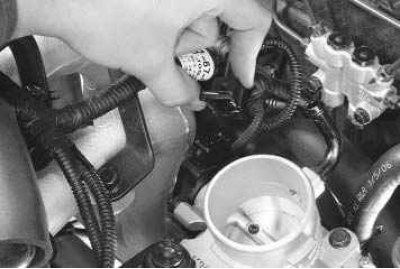

9. Извлеките из прорези в кронштейне трос привода дроссельной заслонки и отведите его в сторону.
10. Нажмите на пружинный фиксатор и отсоедините от датчика положения дроссельной заслонки колодку жгута проводов.

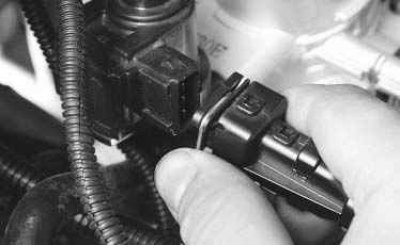

11. Аналогичным способом отсоедините колодки жгутов проводов от датчика температуры всасываемого воздуха и абсолютного давления во впускном трубопроводе (фото для наглядности сделано на снятом ресивере)...

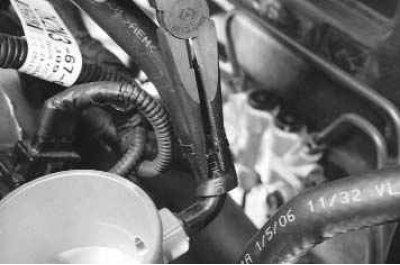

12. ...и от регулятора холостого хода.
13. Сожмите пассатижами отогнутые усики хомута крепления шланга вентиляции картера двигателя к штуцеру дроссельного узла...
14. ...и отсоедините шланг.

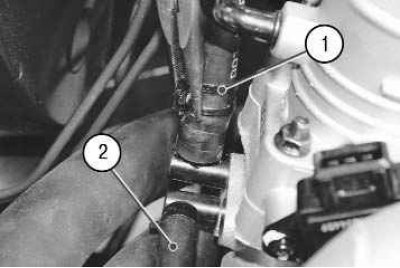

15. Аналогичным способом отсоедините шланг большой ветви вентиляции картера двигателя от тройника...

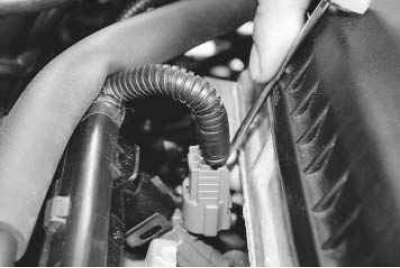

16. ...и шланги вакуумного усилителя тормозов 1 и электромагнитного клапана продувки адсорбера 2.

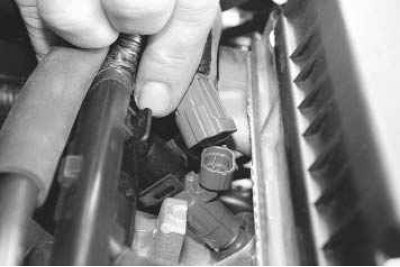

17. Отожмите отверткой фиксаторы крепления колодок жгутов проводов к форсункам двигателя...

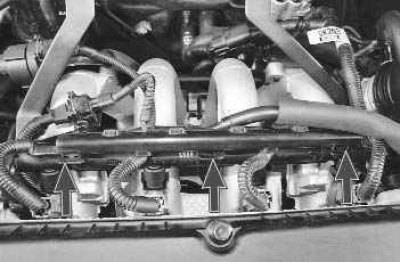

18. ...и отсоедините колодки.

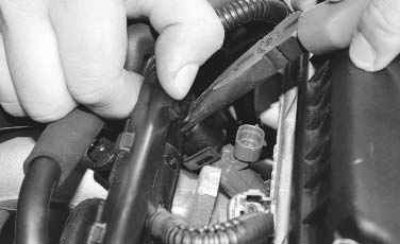

Примечание. Так расположены фиксаторы крепления держателя жгута проводов к корпусу топливной рампы.

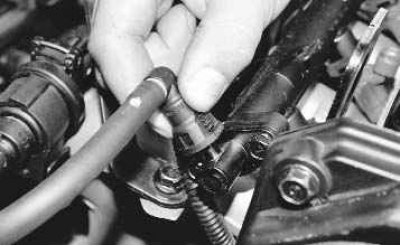

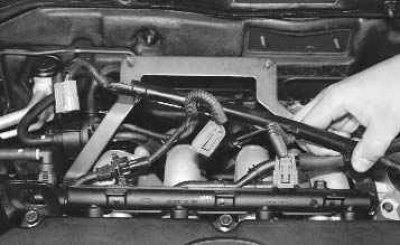

19. Сожмите пассатижами фиксаторы крепления держателя жгута проводов к корпусу топливной рампы...
20. ...и отведите держатель жгута проводов в сторону.

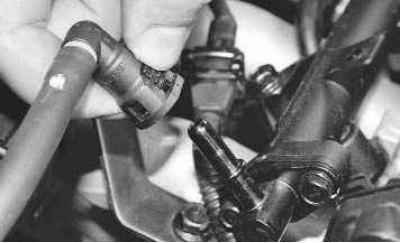

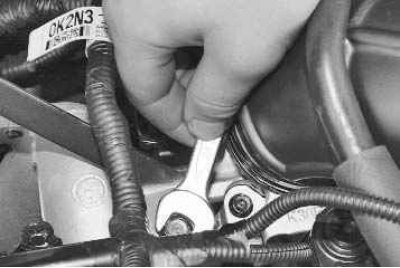

21. Сожмите два фиксатора крепления наконечника топливопровода к штуцеру топливной рампы...
22. ...и отведите наконечник топливопровода в сторону.

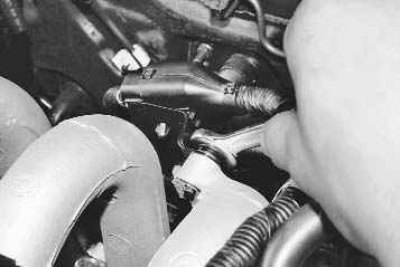

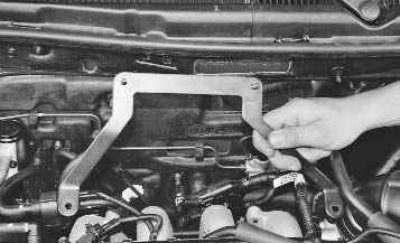

23. Выверните два болта крепления кронштейна декоративного кожуха двигателя...
24. ...и снимите кронштейн.

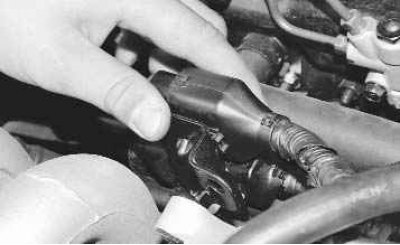

25. Выверните болт крепления кронштейна колодки жгута проводов к ресиверу...

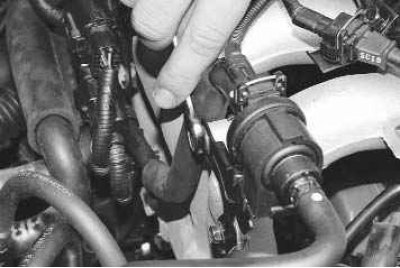

26. ...и отведите кронштейн вместе с колодкой и проводами в сторону.

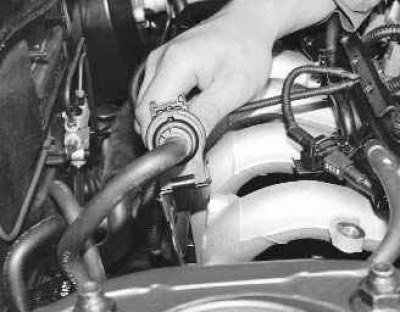

27. Выверните два болта крепления кронштейна электромагнитного клапана продувки адсорбера к ресиверу и, не отсоединяя от клапана шланг и колодку с проводами...

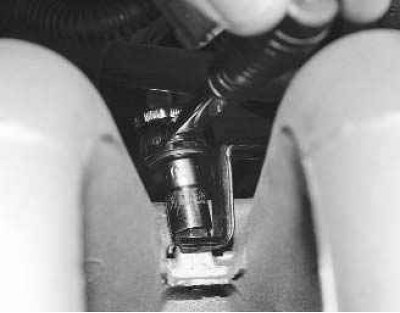

28. ...отведите его в сторону.
29. Выверните болт крепления кронштейна жгута проводов к ресиверу и отведите жгут вместе с кронштейном в сторону.

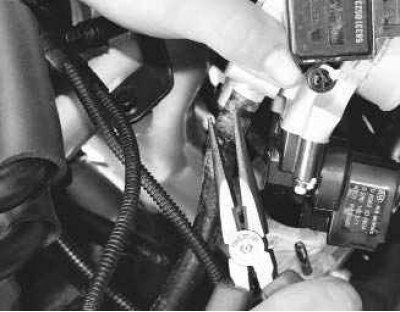

30. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

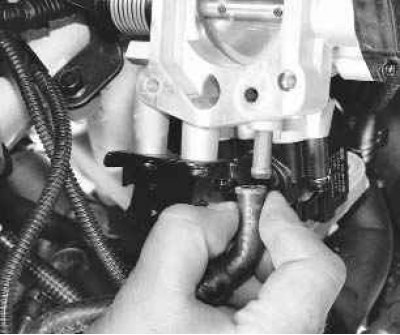

31. Сожмите пассатижами отогнутые усики хомута крепления шланга подвода охлаждающей жидкости к дроссельному узлу...

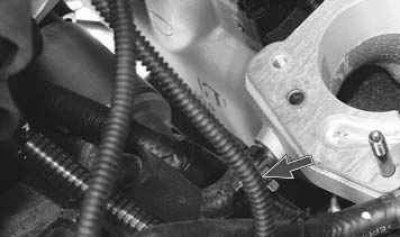

32. ...и отсоедините шланг.
33. Аналогичным способом отсоедините шланг от штуцера на ресивере.

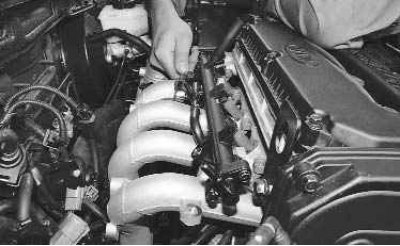

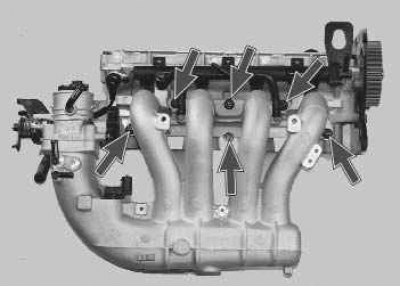

Примечание. Так расположены гайки шпилек крепления ресивера к головке блока цилиндров.
34. Отверните гайки шпилек крепления ресивера к головке блока цилиндров...

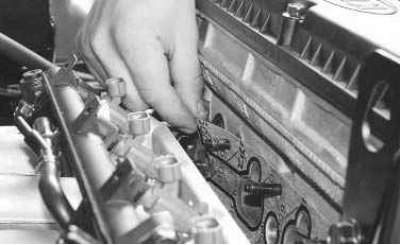

35. ...отведите ресивер в сторону...
36. ...и снимите со шпилек головки блока цилиндров прокладку.
37. Установите новую прокладку и все ранее снятые детали в порядке, обратном снятию.
38. Залейте в систему охлаждения жидкость (см. «Замена охлаждающей жидкости») и проверьте ее герметичность.
