1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

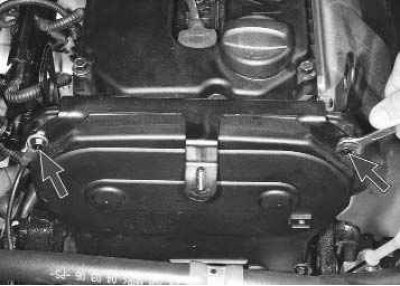

4. Выверните два верхних болта крышки ремня привода газораспределительного механизма, снимите кронштейн декоративного кожуха, выверните винт крепления кронштейна масляного щупа и снимите кронштейн.
Примечание. Правым болтом верхнего крепления крышки ремня газораспределительного механизма крепится клемма провода «массы» двигателя.

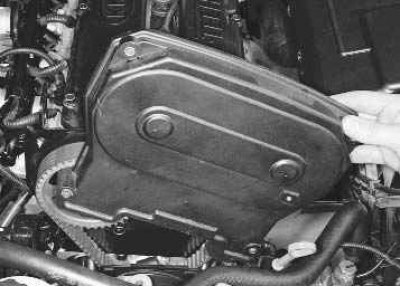

5. Выверните два нижних болта верхней крышки ремня привода газораспределительного механизма и снимите крышку.
Примечание. Для замены ремня привода газораспределительного механизма снимите ремни привода генератора и насоса гидроусилителя рулевого управления (см. «Замена ремня привода генератора и водяного насоса»; «Замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).

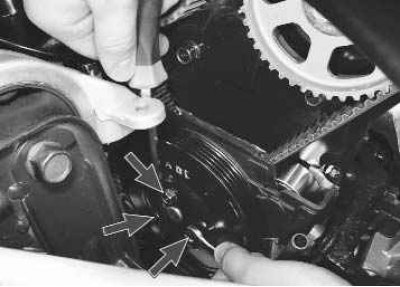

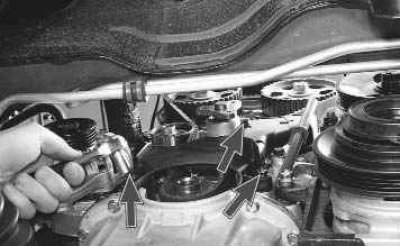

6. Зафиксируйте шкив привода водяного насоса от проворачивания, выверните три болта его крепления...

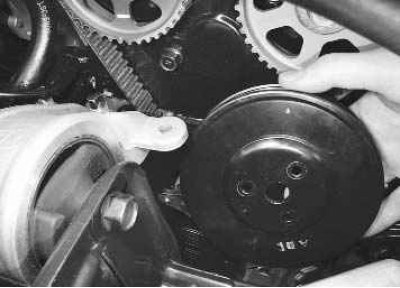

7. ...и снимите шкив.
8. Выверните болт крепления средней крышки ремня привода механизма газораспределения...

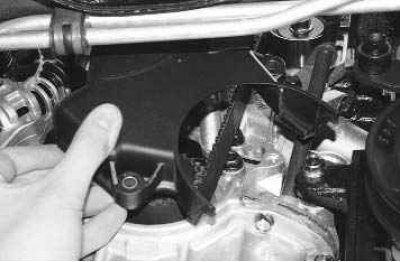

9. ...и снимите крышку.

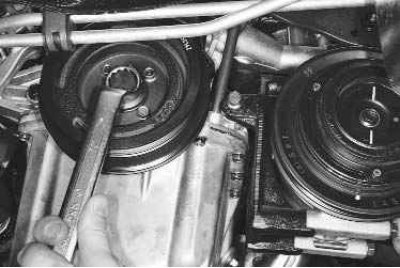

10. Зафиксировав коленчатый вал двигателя от проворачивания, выверните болт шкива привода дополнительных агрегатов...

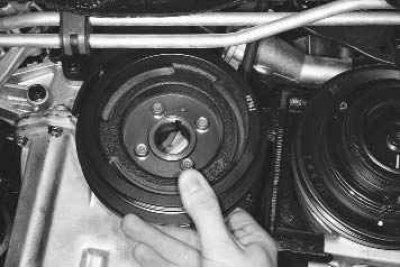

11. ...и снимите шкив.
12. Выверните три болта крепления нижней крышки ремня привода механизма газораспределения...

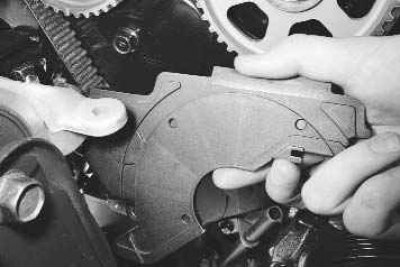

13. ...и снимите крышку.

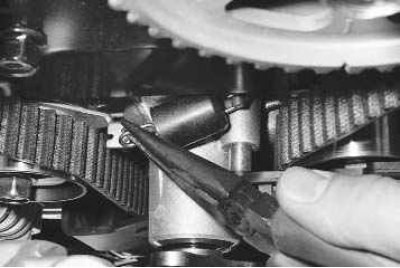

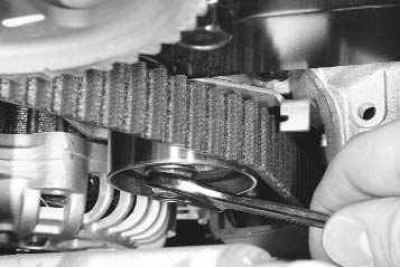

14. Снимите пружину натяжного ролика.

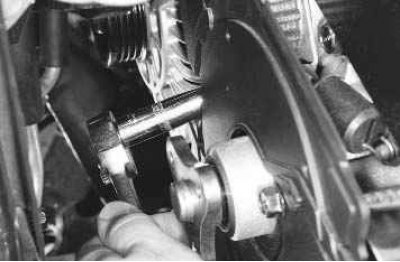

15. Ослабьте затяжку болта крепления натяжного ролика...

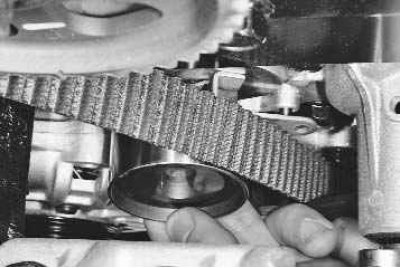

16. ...отведите ролик...

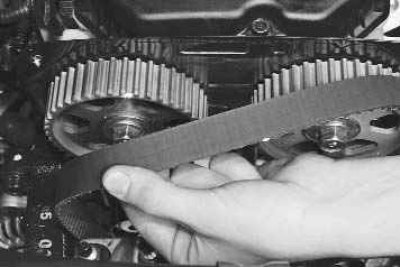

17. ...и снимите ремень привода газораспределительного механизма.
18. Установите ремень привода газораспределительного механизма и все ранее снятые детали в порядке, обратном снятию.
19. При установке обеспечьте натяжение ведущей ветви ремня. После установки отрегулируйте натяжение ремня (см. «Регулировка натяжения ремня привода газораспределительного механизма»).
