Предварительно проверьте давление в системе подачи топлива в следующем порядке:
- проверьте исправность регулятора давления топлива (см. «Проверка и замена регулятора давления топлива»);
- если в режиме холостого хода давление в системе меньше 265 кПа (2,65 кгс/м²), снимите насос и промойте сетку фильтра грубой очистки топлива;
- если это не помогло, замените топливный фильтр тонкой очистки.
Если и в этом случае давление не возрастает, топливный насос необходимо заменить.
Вам потребуются: ключ «на 8», отвертка с плоским лезвием, пассатижи с тонкими губками.
Примечание. В процессе снижения давления в системе питания снята крышка люка в основании кузова над топливным насосом и от топливного модуля отсоединена колодка жгута проводов.
1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).

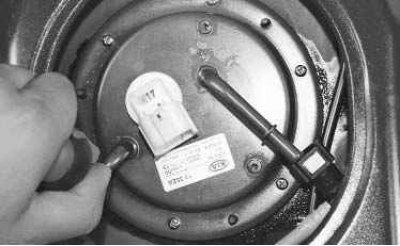

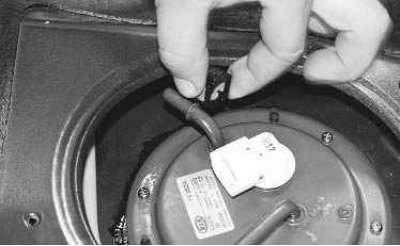

2. Нажмите на фиксаторы и отсоедините от штуцеров топливного модуля трубопроводы подачи...
3. ...и слива топлива.
Примечание. Так расположены винты крепления топливного модуля.
4. Выверните винты крепления топливного модуля...
5. ...приподнимите его...

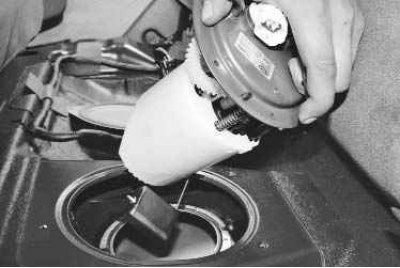

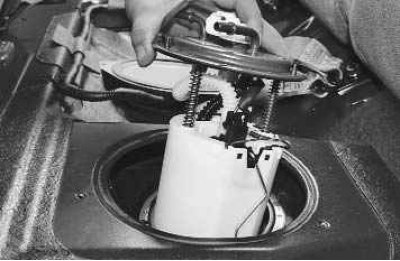

6. ...и, наклонив в сторону, извлеките топливный модуль, выведя поплавок датчика уровня топлива из отверстия в топливном баке.

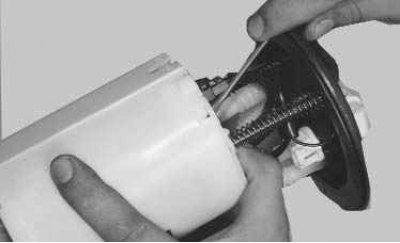

7. Отожмите отверткой два пластмассовых фиксатора...
8. ...и извлеките из топливного модуля корпус датчика уровня топлива.

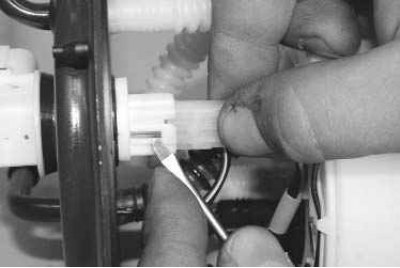

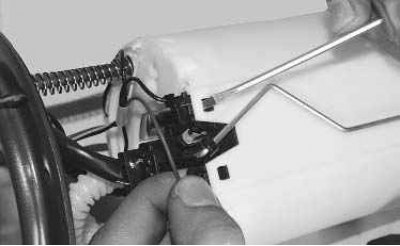

9. Нажмите отверткой на фиксатор и отсоедините колодку жгута проводов датчика уровня топлива от топливного модуля.

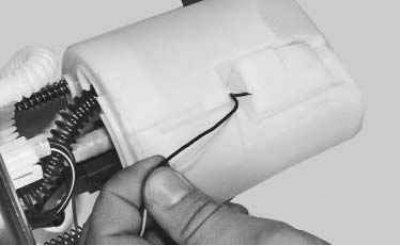

10. Извлеките провода датчика сигнальной лампы недостаточного уровня топлива из держателей на торцовой...
11. ...и боковой поверхностях стакана-накопителя.
12. Преодолевая сопротивление фиксаторов, отсоедините от корпуса стакана-накопителя датчик контрольной лампы резервного остатка топлива.
Примечание. Так выглядит датчик уровня топлива: 1 – поплавок; 2 – датчик контрольной лампы резервного остатка топлива; 3 – реостат датчика.

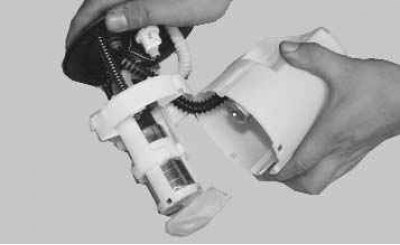

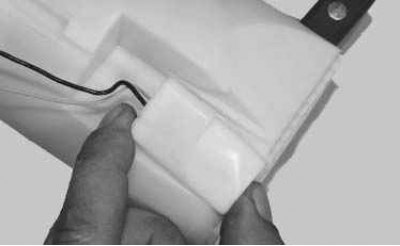

13. Отожмите отверткой фиксаторы крепления стакана-накопителя...
14. ...и отведите его в сторону.
15. Преодолевая сопротивление уплотнительного резинового кольца, извлеките регулятор давления топлива.

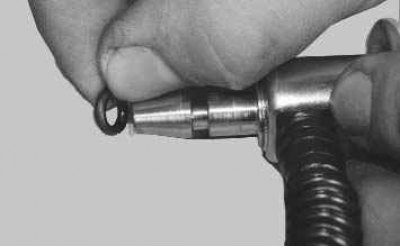

16. Снимите с регулятора давления уплотнительное резиновое кольцо. Внимательно осмотрите кольцо и, если оно надорвано или обжато, замените его.

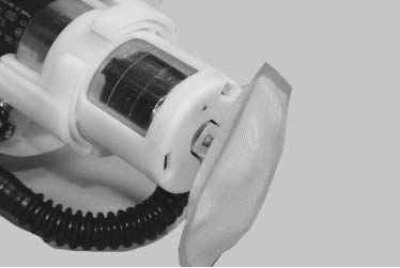

17. Снимите с электробензонасоса фильтр грубой очистки топлива, промойте или замените фильтр, если он загрязнен.
18. Отсоедините от электробензонасоса колодку жгута проводов.

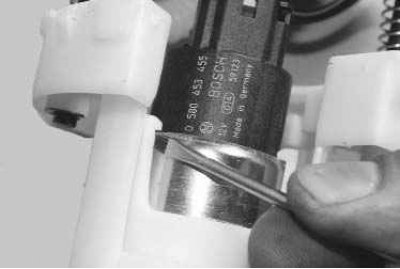

19. Отожмите отверткой, как показано на фото, пластмассовые держатели и извлеките электробензонасос из топливного модуля.
20. Соберите и установите топливный модуль в порядке, обратном разборке и снятию.
21. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения к насосу топливных шлангов.
